Skladací bicykel

Komerčný skladací bicykel: OEM/ODM B2B špecifikácia produktu a sprievodca získavaním zdrojov

Prehľad produktu Tento skladací bicykel-komerčnej triedy je navrhnutý pre mestské vozové parky, programy podnikového lízingu a regionálnu distribúciu značiek. Táto platforma, postavená na ráme z hliníkovej zliatiny 6061-T6, tepelne upravená{7}}, vyrovnáva tuhosť konštrukcie s cieľovou hmotnosťou 11,5 kg. Dvojité-bezpečnostné skladacie pánty využívajú CNC opracované uzamykacie páky, ktoré sú navrhnuté tak, aby zabránili náhodnému uvoľneniu pri dynamickom torznom zaťažení. Štandardizovaná približne 20-palcová geometria kolies, architektúra obsahuje štandardné náhradné pneumatiky, duše a prvky hnacieho ústrojenstva, aby sa minimalizovala réžia údržby vozového parku.

Viac{0}}rýchlostný skladací bicykel

Skladací bicykel M-Series Multi-Speed slúži prevádzkovateľom vozového parku, mestským mikro-systémom mobility a regionálnym distribútorom značiek, ktorí vyžadujú vysokú štrukturálnu odolnosť pri

Viac
24-palcový skladací bicykel

24-skladací bicykel premosťuje funkčnú medzeru medzi kompaktnými malými-plochami kolies a jazdnou stabilitou štandardných geometrií pre dospelých. Rám je postavený na pevnom hlavnom trojuholníku a

Viac

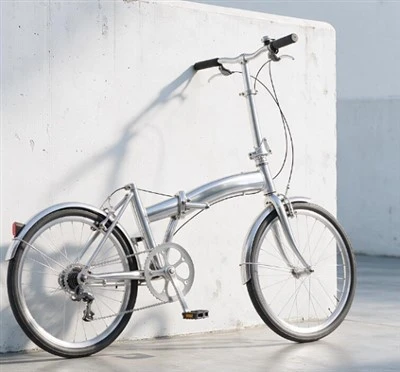

20-palcový skladací bicykel

Táto 20- platforma pre skladací bicykel je navrhnutá pre mestskú dopravu, nasadenie vozového parku a distribúciu súkromných-značiek. Podvozok je postavený na precíznom-ráme z hliníkovej zliatiny

Viac
Kompaktný skladací bicykel

Tento kompaktný skladací bicykel, navrhnutý pre mestské dopravné parky a komerčné mikro{0}}mobilné nasadenie, kombinuje vysokopevnostnú hliníkovú architektúru 6061-T6 s patentovaným

Viac
Ľahký skladací bicykel

Tento ľahký skladací bicykel-komerčnej triedy je navrhnutý pre distribútorov mestskej mobility, prevádzkovateľov vozových parkov a značky bicyklov. Konštrukcia je postavená na hydroformovanom

Viac

Kľúčové vlastnosti produktu

Patentovaný dvojitý{0}}bezpečnostný pánt:

Hlavný rám a stĺpik riadidiel využívajú sekundárny mechanizmus uzamykacieho kolíka, ktorý je dimenzovaný na 50 000 cyklov skladania-rozloženia bez štrukturálneho uvoľnenia.

Integrované vedenie káblov:

Vnútorné vedenie cez hlavný trojuholník chráni brzdové a radiace vedenia pred poveternostnými vplyvmi a zachytením počas prepravy.

Modulárna sedlovka pripravená na batériu:

Priemer trubky sedlovky (33,9 mm) umožňuje bezproblémovú integráciu valcových sekundárnych batérií pre elektrické-konverzné varianty.

Teleskopický predstavec:

Nastaviteľná od 950 mm do 1100 mm pomocou rýchlouvoľňovacej páčky vačky, aby vyhovovala výške jazdca od 145 cm do 195 cm.

Upevňovacie prvky-odolné voči korózii:

Všetky odkryté skrutky, čapy a podložky využívajú nehrdzavejúcu oceľ triedy 304, aby odolali mestskej soli a pobrežnej vlhkosti.

Technické špecifikácie

Parameter	Špecifikácia	Tolerancia / štandard
Materiál rámu	Hliníková zliatina 6061-T6 (hydroformovaná)	+/- 0.1 mm hrúbka steny
Veľkosť kolies	20-palcový (406 x 1,75)	Lôžko ráfika v súlade s normou ISO 4210
Rozmery v zloženom stave	820 x 350 x 660 mm	Merané so zloženými pedálmi
Celková hmotnosť	11,5 kg (bez príslušenstva)	+/- 300 g odchýlka dávky
Maximálna hmotnosť jazdca	110 kg	Statické zaťaženie testované do 220 kg
Odporúčaná výška jazdca	145 cm – 195 cm	Ergonomické nastavenie dosahu
Rýchlosť hnacieho ústrojenstva	Shimano Altus 7-Speed / Nexus 3-Speed Internal	Presnosť posúvania indexu
Brzdový systém	Mechanický kotúč (160 mm rotory) / V-možnosti bŕzd	Hádzanie rotora < 0,3 mm
Povrchová úprava	Práškové lakovanie / eloxované matné	Hrúbka filmu 80-120 um

Konštrukcia rámu a konštrukcie Rám využíva za studena kované hliníkové hlavové trubky{0}} privarené k hydroformovaným hlavným trubkám prostredníctvom automatizovaného robotického zvárania TIG.

Žíhanie na-úľavu:Rámy prechádzajú po{0}}tepelnom spracovaní po zváraní, aby sa eliminovali zvyškové vnútorné napätia v tepelne-ovplyvnenej zóne (HAZ).

Zosilnené kliny:Vysoko namáhané spoje na plášti stredovej konzoly a sedlovej trubke majú vnútorné výstužné rebrá, ktoré absorbujú vertikálne nárazové sily spôsobené nárazmi do výmoľov.

Tolerancia závesu:Hlavné otočné čapy sú precízne-vybrúsené s toleranciou priemeru H7 a spárované s bronzovými puzdrami, aby sa eliminovala bočná vôľa.

Komponenty a konfigurácia

Hnacie ústrojenstvo:Zadná prehadzovačka Shimano Altus RD-M310 7-speed spárovaná s indexovaným palcovým radičom; 52T prevodník s obojstranným- CNC krytom reťaze zo zliatiny.

Kokpit:6061 hliníkové ploché riadidlá (šírka 560 mm) s ergonomickými rukoväťami z kratonovej gumy s dvojitou-hustotou; kovaný skladací predstavec s bezpečnostnou-svorkou.

Brzdenie:Mechanické kotúčové brzdy Promax so 160 mm rotormi z nehrdzavejúcej ocele, spárované s hliníkovými páčkami s integrovaným nastavením dosahu.

kolesá:Dvojstenné hliníkové ráfiky (28 otvorov, 24 mm profil) s lúčmi z nehrdzavejúcej ocele 14G na CNC -obrobené utesnené- ložiskové náboje zo zliatiny.

Kontaktné miesta:Ergonomické sedlo z PU peny-namontované na sedlovku z kovanej zliatiny 33,9 mm x 550 mm-; skladacie pedále z živicovej platformy s oceľovými hriadeľmi.

Aplikácie

Mestské bicykle-Zdieľanie a prenájom vozového parku:

Vysoká štrukturálna odolnosť proti únave vyhovuje ťažkým denným rotáciám v mestských dopravných systémoch.

Firemná kampusová mobilita:

Kompaktný zložený pôdorys sa zmestí do kancelárskych skriniek, kabín výťahov a kufrov áut pre multimodálne dochádzanie.

Logistika poslednej{0}míle:

Upevňovacie body zadného stojana podporujú ťažké{0}}tašky na batožinu pre kuriérske a doručovacie operácie.

Rekreačná a karavanová doprava:

Ľahko sa zmestí do skladovacích priestorov obytných áut, kajút lodí a malých bytových skríň.

Možnosti prispôsobenia

Geometria rámu a značka:Vlastné umiestnenie odznaku hlavovej trubice, laserové{0}}leptané sériové čísla a vlastná farebná{1}} prášková vrstva Pantone (MOQ 300 jednotiek na farbu).

Radenie hnacieho ústrojenstva:Rozšíriteľné na interné náboje Shimano Nexus (3-rýchlostné / 8-rýchlostné) alebo systémy remeňového pohonu (Gates Carbon Drive CDX).

Balík príslušenstva:Možnosti pred{0}}inštalácie integrovaného rozbočovača LED{1}}dynamo, blatníky (polykarbonátové alebo hliníkové), zadné nosiče nákladu a stojany.

Prispôsobenie balenia:Hlavné kartóny z vlnitej lepenky{0}}šité na mieru s potlačou loga klienta a viacjazyčnými používateľskými príručkami.

Výroba OEM a ODM

V-vlastnostiach domu:

Rezanie rúr, CNC obrábanie, robotické zváranie, kontrola zarovnania rámu, automatizované elektrostatické práškové lakovanie a výroba kolies.

Dodacia lehota prototypu:

14 až 21 dní od potvrdenia 3D CAD (formát STEP/IGES) po fyzické dodanie prototypu na overenie konštrukcie.

Výrobná kapacita:

3 automatizované montážne linky poskytujúce kombinovanú produkciu 8 000 jednotiek za mesiac, s možnosťou rozšírenia na 15 000 jednotiek počas hlavnej sezóny.

Vysledovateľnosť:

Laserom-leptané kódy sledovateľnosti na každom plášti spodnej konzoly spájajú šaržu rámu priamo s certifikátmi mlyna na suroviny.

Kontrola kvality

Testovanie únavy rámu:Vzorky z každej výrobnej šarže prechádzajú testom pádu rámu podľa normy ISO 4210, testom únavy pri vertikálnom zaťažení (100 000 cyklov pri 1000 N) a testom krútiaceho momentu na riadidlách.

Testovanie soľným sprejom:Lakované komponenty prechádzajú 500-hodinovým testovaním v neutrálnom soľnom spreji (NSS) podľa ASTM B117 na overenie odolnosti voči korózii.

Rozmerová kontrola:Súradnicové meracie stroje (CMM) overujú zarovnanie rozstupu výsuvov (135 mm vzadu / 100 mm vpredu) a uhla hlavovej trubky (+/- 0.5 stupňov).

Záverečná pre{0}}kontrola zásielky (PSI):100% funkčná kontrola napnutia bŕzd, indexovania prehadzovačky, rovnomernosti napnutia špíc a overenie krútiaceho momentu všetkých bezpečnostných-kritických skrutiek pomocou kalibrovaných momentových kľúčov.

Balenie a doprava

Špecifikácia kartónu:5-dvojvrstvová{2}}škatuľa z vlnitej lepenky (vonkajšia vrstva z KMS kraftového papiera) s blokovacími vložkami z EPE peny s vysokou hustotou, aby sa zabránilo oderu pri preprave.

Rozmery kartónu:850 x 360 x 680 mm na jednotku.

Nakladacia kapacita kontajnera:
• Kontajner GP 20 stôp: približne . 180 jednotiek (úplne zmontované, zložené v kartóne)
• 40 stôp HQ kontajner: približne . 420 jednotiek (úplne zmontované, zložené v kartóne)
• Dodacie podmienky: FOB Ningbo / Shanghai, CIF alebo EXW na základe preferencií logistiky klienta.

MOQ a dodacia lehota

Minimálne množstvo objednávky (MOQ):
• Štandardná skladová konfigurácia: 100 jednotiek na model.
• Vlastná konfigurácia OEM/ODM: 300 jednotiek na farbu/špecifikáciu.

Štandardný výrobný čas:35 až 45 dní od prijatia zálohy a potvrdenia pred-výrobných vzoriek (PPS).

Doba dodania vzorovej objednávky:7 až 10 dní pre skladové varianty; 25 dní pre vlastné farebné prototypy.

FAQ

Otázka: Aké medzinárodné bezpečnostné normy spĺňajú tieto skladacie bicykle?

Odpoveď: Všetky výrobné šarže sú v súlade s normami ISO 4210 (cykly - Bezpečnostné požiadavky pre bicykle) a EN 15194 tam, kde je to možné. Protokoly o testoch vydané laboratóriami tretích strán, ako sú SGS alebo TUV, sú k dispozícii na požiadanie pre dodržiavanie predpisov na trhoch EÚ a Severnej Ameriky.

Otázka: Vydrží mechanizmus závesu rámu dlhodobé-používanie v komerčnom parku?

A: Áno. Pánt využíva dvojitý-bezpečnostný uzamykací kolík vyrobený z kovaného hliníka s otočnými čapmi z nehrdzavejúcej ocele. Zrýchlené testovanie odolnosti potvrdzuje, že mechanizmus si zachováva štrukturálne predpätie a nulovú bočnú vôľu po 50 000 nepretržitých cyklov otvárania{5}}a{6}}zatvárania.

Otázka: Aký je štandardný spôsob balenia pre medzinárodnú kontajnerovú prepravu?

Odpoveď: Každý bicykel je balený jednotlivo v zosilnenej 5-vrstvovej vlnitej škatuli s prispôsobenými vložkami z EPE peny, ktoré znehybňujú rám, kolesá a riadidlá. Bicykle prichádzajú z 95 % vopred zmontované; konečná montáž vyžaduje iba narovnanie riadidiel a pripevnenie pedálov.

Otázka: Ako riešite sledovateľnosť šarže surovín a konzistentnosť kvality?

Odpoveď: Každý rám nesie laserom-vyleptané sériové číslo na spodnej časti konzoly prepojené s našou výrobnou databázou ERP. Tento kód zaznamenáva presné tepelné číslo hliníkovej cievky, ID operátora zvárania, dávku práškového lakovania a správu o rozmerovej kontrole CMM.

Otázka: Aké sú platobné podmienky pre hromadné výrobné objednávky OEM?

Odpoveď: Štandardné obchodné podmienky vyžadujú zálohu vo výške 30 % telegrafickým prevodom (T/T) pri potvrdení objednávky, pričom zvyšných 70 % je splatných na základe kópie nákladného listu (B/L) alebo po absolvovaní predbežnej kontroly zásielky (PSI) tretej -strany- (PSI) v našej továrni.

Otázka: Je možné do tohto dizajnu rámu integrovať elektrický-systém pomocného motora?

A: Áno. Architektúra rámu obsahuje 33,9 mm konfiguráciu batérie sedlovky alebo systém pohonu motora predného-náboja. Náš inžiniersky tím môže poskytnúť upravené zadné koncovky a interné porty na vedenie káblov na integráciu radiča počas fázy ODM.

Vyžiadajte si cenovú ponuku

Ak chcete získať podrobnú obchodnú cenovú ponuku vrátane odhadov prepravy, možností aktualizácie komponentov a vzorových dodacích lehôt, odošlite svoje požiadavky na špecifikáciu priamo nášmu technickému predajnému tímu:
Email:sandy@gentlesports.cn
Priama otázka: Do správy uveďte váš cieľový objem, cieľový prístav a požadované dokumenty o súlade s predpismi.
